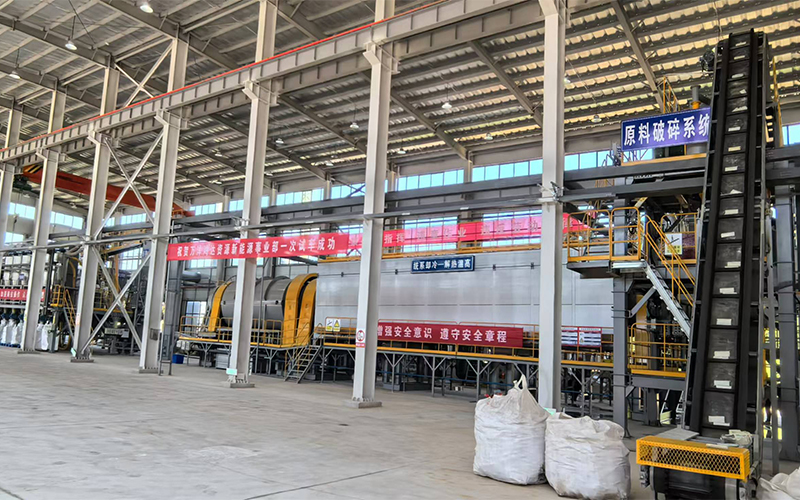

废旧锂电池破碎分选生产线如何提高正负极材料与隔膜的分离纯度？

废旧锂电池破碎分选生产线中，正负极材料与隔膜的分离纯度直接影响后续金属回收效率和电池材料再利用价值。提高分离纯度需从破碎工艺优化、多级分选技术升级、物理化学辅助手段以及智能化控制四个维度综合改进。以下是具体技术路径及实施要点：

一、破碎工艺优化：释放材料特性差异

废旧锂电池低温破碎技术

原理：在-50℃至-100℃低温环境下破碎电池，利用隔膜（聚丙烯/聚乙烯）与正负极材料（金属氧化物、碳）的脆性差异，使隔膜在低温下更易碎裂成细小颗粒，而正负极材料保持较大粒径。

效果：低温破碎后，隔膜颗粒粒径可控制在0.1-0.5mm，正负极材料粒径大于1mm，为后续筛分提供基础。某企业采用液氮低温破碎技术，隔膜分离纯度提升至92%以上。

设备：低温破碎机需配备液氮循环系统，确保温度稳定性。

分级破碎与粒径控制

粗破：采用剪切式破碎机将电池破碎至10-20mm颗粒，初步分离外壳与电芯。

细破：通过冲击式粉碎机将电芯进一步破碎至0.5-2mm，此时隔膜与正负极材料因韧性差异开始分离。

超细破：对混合物料进行气流粉碎，使隔膜颗粒细化至0.1mm以下，正负极材料保持0.5-1mm粒径，便于后续分选。

二、多级分选技术升级：准确分离核心环节

风选优化

一级风选：利用高速气流（风速15-20m/s）分离轻质隔膜与重质正负极材料，隔膜回收率可达85%。

二级风选：对一级风选尾料进行二次风选（风速5-10m/s），回收残留隔膜，纯度提升至95%以上。

双级风选：

变频控制：通过调节风机频率实现风速动态调整，适应不同批次物料特性。

比重分选强化

跳汰分选：利用物料密度差异（隔膜密度0.9-0.95g/cm³，正极材料密度4-5g/cm³），通过周期性水流脉动使隔膜上浮、正负极材料下沉，分离纯度达98%。

离心分选：对风选后物料进行高速离心（转速3000-5000rpm），进一步分离微细隔膜颗粒，纯度提升2-3个百分点。

静电分选创新

高压静电场：对风选后混合物料施加10-30kV高压电场，隔膜因导电性差被吸附在负极板，正负极材料因导电性良好落入正极板，分离纯度达99%。

低温静电辅助：在低温环境下进行静电分选，可降低隔膜表面电阻，提高吸附效率。

三、物理化学辅助手段：突破分离瓶颈

表面改性技术

等离子处理：对隔膜表面进行低温等离子轰击，引入极性基团（如羟基、羧基），增强其与正负极材料的静电差异，提高静电分选效率。

化学涂层：在正负极材料表面涂覆疏水性物质（如硅烷偶联剂），降低其与隔膜的黏附力，便于机械分离。

溶剂辅助分离

选择性溶解：采用对隔膜有溶解性而对正负极材料无影响的溶剂（如二甲苯、甲苯），在50-80℃下浸泡混合物料，溶解隔膜后过滤回收正负极材料。

超临界CO2萃取：利用超临界CO2对隔膜的溶解性，在高压（10-30MPa）、高温（35-50℃）条件下分离隔膜，纯度可达99.5%，且无溶剂残留。

四、智能化控制：实现全流程准确调控

机器视觉识别

高速摄像头+AI算法：在破碎前对电池进行外观扫描，识别电池型号、封装形式，自动调整破碎参数（如转速、时间）和分选风速，适应不同物料特性。

在线检测：在分选环节安装摄像头，实时监测隔膜与正负极材料的分离效果，动态调整分选参数。

数据驱动优化

数字孪生技术：构建生产线虚拟模型，模拟不同工艺参数下的分离效果，优化破碎粒径、风选风速等关键参数，减少试验成本。

大数据分析：收集历史生产数据（如物料粒径分布、分选纯度），通过机器学习算法预测较佳工艺参数，实现自适应控制。

五、典型案例与效果验证

某企业低温破碎+多级分选生产线：

工艺流程：液氮低温破碎→一级风选→二级风选→跳汰分选→静电分选。

效果：隔膜分离纯度从85%提升至99.2%，正负极材料中隔膜残留量低于0.3%，金属回收率提高5个百分点。

某实验室超临界CO2萃取技术：

工艺流程：破碎→超临界CO2萃取→过滤→干燥。

效果：隔膜分离纯度达99.8%，正负极材料表面无溶剂残留，可直接用于电池再生。
